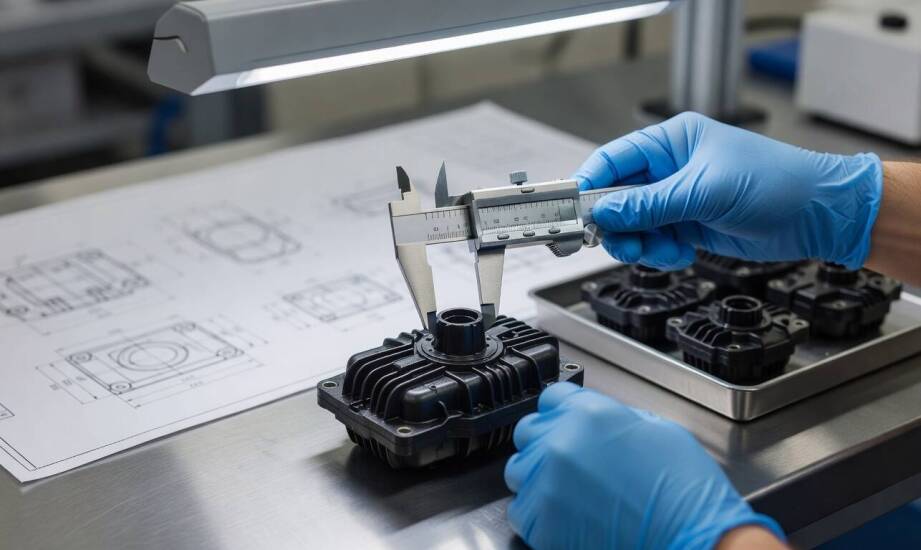

Co w formie wtryskowej decyduje o przejściu pierwszej serii przez odbiór jakości

Detal z tworzywa sztucznego zgadza się z rysunkiem technicznym pod względem wymiarów nominalnych. Mimo to pierwsza seria produkcyjna zatrzymuje się na odbiorze jakościowym. Przyczyną odrzucenia partii rzadko bywa rażący błąd ogólnego kształtu. Problem stanowią mikroskopijne odchylenia powtarzalności wymiarowej lub defekty powierzchniowe. Ujawniają się one dopiero przy większej liczbie wyprasek. Zrozumienie relacji między konstrukcją oprzyrządowania a wymogami kontroli pozwala szybciej wdrożyć detal do seryjnego wytwarzania.

Elementy decydujące o zgodności wymiarowej

Precyzja wykonania gniazd i rdzeni bezpośrednio kształtuje geometrię każdej wypraski. Zastosowane materiały na elementy formujące decydują o odporności na zużycie ścierne. Utrzymanie stabilnych wymiarów w kolejnych tysiącach cykli zależy właśnie od twardości wybranej stali. Układ chłodzenia odpowiada za równomierny rozkład temperatury wewnątrz narzędzia. Nierównomierne odprowadzanie ciepła powoduje różnice w skurczu materiału i prowadzi do nieodwracalnych odkształceń detalu. System wlewowy określa z kolei sposób wypełniania gniazda płynnym tworzywem. Rodzaj oraz położenie bramki wtryskowej wpływają na powstawanie widocznych linii spawów lub nieestetycznych zapadnięć. Odpowietrzenie gniazd zapobiega gromadzeniu się gazów, co eliminuje ryzyko przypaleń.

Trzpienie systemu wyrzutu muszą działać płynnie, aby nie powodować zarysowań miękkiego jeszcze polimeru. Ślady po wypychaczach psują wygląd detali, dlatego konstruktorzy umieszczają je po stronie niewidocznej dla użytkownika końcowego. Parametry procesu modyfikują ostateczny efekt, ale najlepsze ustawienia maszyny nie uratują błędnego projektu narzędzia. Sygnały z próbnej serii często wymuszają fizyczną ingerencję w stal. Zalicza się do nich:

• powtarzalne odkształcenia przy prawidłowym profilu chłodzenia,
• nadmierne wypływki przy znacząco obniżonym ciśnieniu docisku,
• braki w wypełnieniu kształtu mimo maksymalnej siły wtrysku.

Konstruktorzy wiedzą, że w takich sytuacjach to formy do wtryskarek wymagają ponownej obróbki na frezarkach CNC lub drążarkach. Błędy w geometrii gniazda koryguje się wyłącznie poprzez modyfikację fizycznego narzędzia.

Znaczenie różnic branżowych dla oceny wyprasek

Sektory przemysłu zupełnie inaczej interpretują pojęcie wady dopuszczalnej. Norma DIN 16901 definiuje poziomy tolerancji od normalnych, przez dokładne, aż po precyzyjne. Motoryzacja narzuca surowe rygory ze względu na bezpieczeństwo użytkowników oraz zrobotyzowane procesy montażu. Certyfikacja IATF 16949 wymaga ścisłego monitorowania powtarzalności. Producenci samochodów nie akceptują odchyłek rzędu kilku setnych milimetra. Sektor medyczny skupia się na biokompatybilności oraz sterylności powierzchni. Ostre krawędzie dyskwalifikują wyroby jednorazowe, ponieważ zagrażają zdrowiu pacjentów. Branża AGD kładzie największy nacisk na estetykę frontów urządzeń. Klienci tolerują nieznaczne odchylenia wymiarowe ukrytych zaczepów, ale odrzucają panele z widocznymi smugami chłodzenia. Tolerancje wymiarowe w precyzyjnym wtrysku często mieszczą się w przedziale od ±0,005 do ±0,02 milimetra.

Dokumentacja wyrobu oraz szczegółowy raport z prób pozwalają odróżnić usterkę projektu od kłopotów z uruchomieniem maszyny. Inżynierowie wykonują od 50 do 200 strzałów próbnych w celu ustabilizowania cyklu produkcyjnego. Wyniki pomiarów pierwszej partii zestawia się ze specyfikacją klienta. Raporty z maszyn współrzędnościowych CMM wykazują precyzyjnie, które strefy wypraski nie trzymają wymiaru. Zespół inżynierski firmy Gamaplast opiera się na symulacjach Moldflow już na wczesnym etapie koncepcji. Własne biuro konstrukcyjne analizuje zachowanie tworzywa, co pozwala przewidzieć problemy z wypełnieniem przed rozpoczęciem obróbki stali. Kompleksowy park maszynowy gwarantuje utrzymanie reżimu technologicznego niezbędnego do obsługi europejskich kontraktów. Kontrolerzy wybierają z próbnej partii od pięciu do dziesięciu referencyjnych wyprasek. Zostają one wzorcem dla całej późniejszej produkcji seryjnej.

Kiedy wymagania odbiorcy przeważają nad formą

Przejście pierwszej serii zależy od dopasowania precyzji wykonania gniazda do rygorystycznych kryteriów kontroli. Akceptacja leży całkowicie po stronie narzędzia, gdy testy wykazują wady niezależne od temperatury i ciśnienia w cylindrze. Skorygowanie obwodu chłodzącego lub nieznaczne poszerzenie przewężki rozwiązuje większość problemów z płynięciem strugi. Sytuacja komplikuje się, gdy gotowy wyrób spełnia założenia tolerancji rysunkowych, ale plan pobierania próbek klienta okazuje się zbyt restrykcyjny dla specyfiki danego polimeru. Kryteria odbioru bywają niekiedy surowsze niż fizyczne ograniczenia skurczu materiału. Zdefiniowanie mierzalnych parametrów brzegowych jeszcze przed cięciem pierwszego bloku zabezpiecza obie strony procesu przed nieporozumieniami. Analiza DFM przeprowadzona na samym początku ułatwia wypracowanie optymalnych warunków dla bezproblemowego odbioru wielkoseryjnego. Ostateczny sukces wdrożenia zależy od transparentnej wymiany danych pomiarowych z działem jakości.
